인텔, 팬서 레이크 아키텍처 및 18A 공정 기반 AI PC 플랫폼 공개

대장 쪽지 승인 : 2025-10-10 13:10:06

"인텔이 18A 공정으로 제작된 첫 클라이언트 SoC ‘팬서 레이크’를 공개하고 연내 생산에 돌입한다. 팬서 레이크는 인텔 코어 Ultra 시리즈 3에 적용되며, 미국 애리조나 팹 52에서 대량 생산될 예정이다. 인텔은 차세대 서버 프로세서 ‘제온 6+’도 함께 발표하며, AI 시대를 위한 미국 내 제조 경쟁력을 강화를 천명했다"

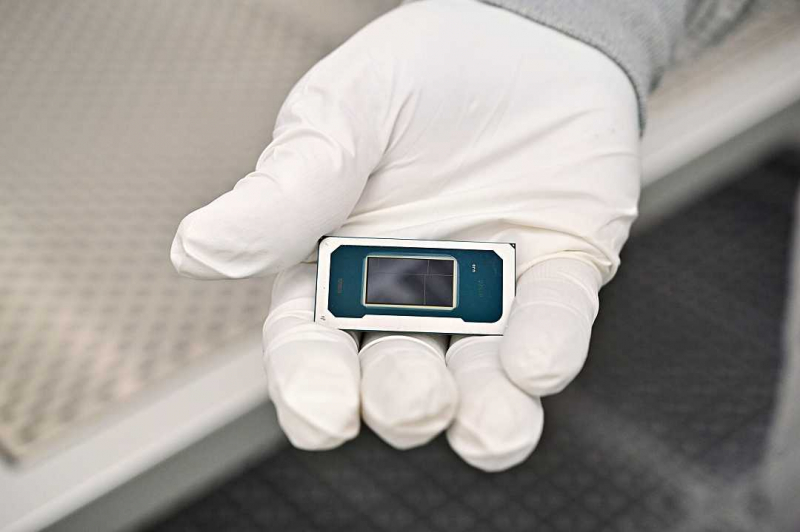

인텔은 2025년 하반기 출시 예정인 인텔 코어 Ultra 시리즈 3(코드명 팬서 레이크)의 아키텍처를 공개했다. 팬서 레이크는 인텔의 최신 18A 공정 기술이 적용된 최초의 클라이언트 SoC로, 고성능 AI 연산과 전력 효율을 동시에 실현하도록 설계됐다.

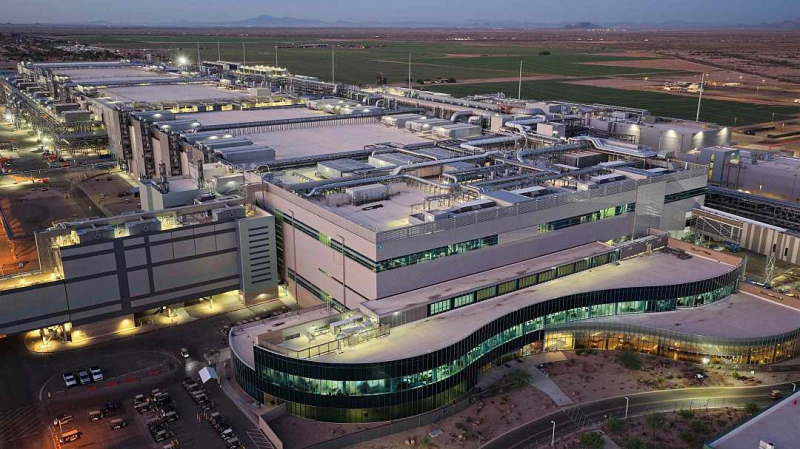

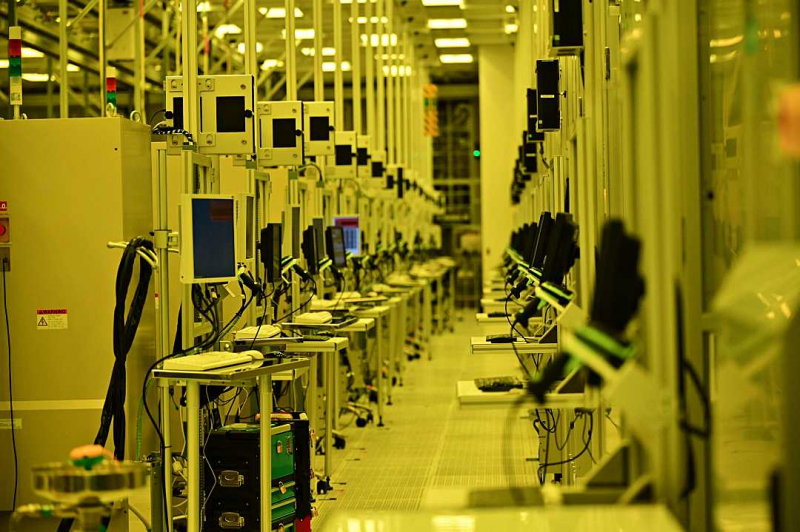

팬서 레이크는 올해 말 애리조나주 챈들러에 위치한 인텔 팹 52에서 본격 생산에 들어간다. 18A 공정은 미국 내에서 개발·제조된 2나노미터급 노드로, 와트당 성능과 칩 밀도에서 이전 세대 대비 각각 최대 15%, 30% 향상됐다.

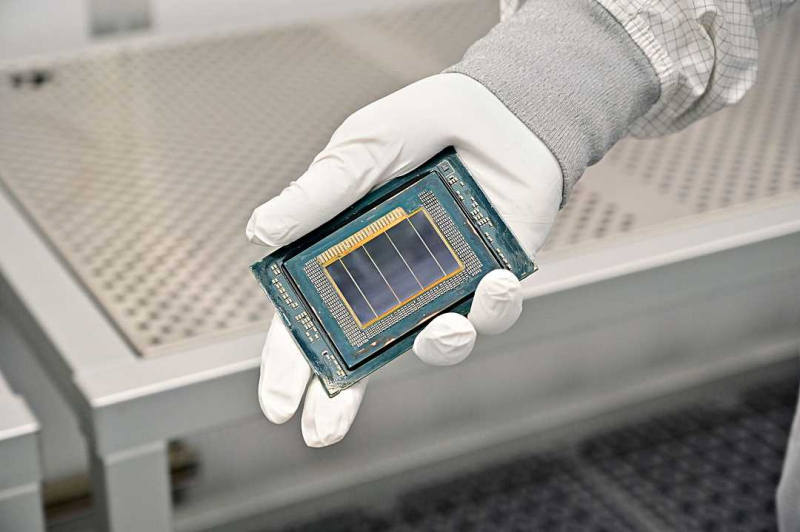

인텔은 팬서 레이크에 이어, 2026년 상반기 출시 예정인 18A 기반 서버용 제온 6+(코드명 클리어워터 포레스트)도 함께 발표했다. 클리어워터 포레스트는 최대 288개의 E-코어와 향상된 IPC(17% 증가)를 통해 밀도와 효율성 면에서 대규모 워크로드 처리에 최적화됐다.

팬서 레이크는 16개 코어 기반 CPU와 12개 Xe 코어 기반 GPU를 탑재하며, 전 세대 대비 각각 50% 이상 향상된 연산 성능과 그래픽 성능을 제공한다. 또한 AI 연산을 위한 180 플랫폼 TOPS를 지원하며, 확장형 XPU 구조를 기반으로 AI PC와 게이밍, 엣지 컴퓨팅 환경에 적용된다.

AI PC뿐 아니라 로봇 및 엣지 애플리케이션까지 확대된 팬서 레이크는 새로운 로보틱스 AI 소프트웨어 및 레퍼런스 보드와 결합되어, 고도화된 인식·제어 기능을 통해 비용 효율적이고 빠른 개발이 가능하다.

18A 공정의 핵심은 리본FET 트랜지스터와 파워비아 전원 공급 구조다. 이 기술은 전력 흐름과 신호 간섭을 줄여 성능을 높이고, 인텔의 고급 3D 패키징 기술인 포베로스(Foveros)와 결합돼 고집적 칩렛 통합에 유리한 구조를 제공한다.

애리조나 팹 52는 인텔이 미국 내에서 56년간 축적한 연구개발 및 제조 역량을 바탕으로 설립된 시설이며, 1,000억 달러 규모의 미국 내 제조 투자 계획의 일부다. 이 팹은 향후 최소 3세대 이상의 클라이언트 및 서버 제품 생산을 책임질 예정이다.

인텔 CEO 립부 탄은 “팬서 레이크와 18A 공정은 차세대 컴퓨팅 패러다임의 기반이 되는 기술”이라며 “미국 내 제조 기반을 강화해 고객에게 지속 가능한 혁신을 제공할 수 있도록 하겠다”고 밝혔다.
