ZOTAC Magnus, RTX 5060 Ti 위한 ‘PCIe x8 + x8 하이브리드’ 설계 도입
드문 방식이지만 소형 예산형 PC에 적합한 솔루션
ZOTAC Magnus는 데스크톱용 GeForce RTX 5060 Ti GPU를 탑재한 가장 작은 미니 PC일 뿐만 아니라, GPU 연결을 위해 PCIe 인터페이스를 두 개로 나눈 하이브리드 구조(x8 + x8)를 채택한 첫 사례로 보인다. 2.65L 섀시에 데스크톱 GPU를 넣은 것만으로도 놀라운 일인데, 여기에 더해 외부 GPU 전원 커넥터까지 완전히 제거했다.
🔌 PCIe 인터페이스 두 부분으로 분리

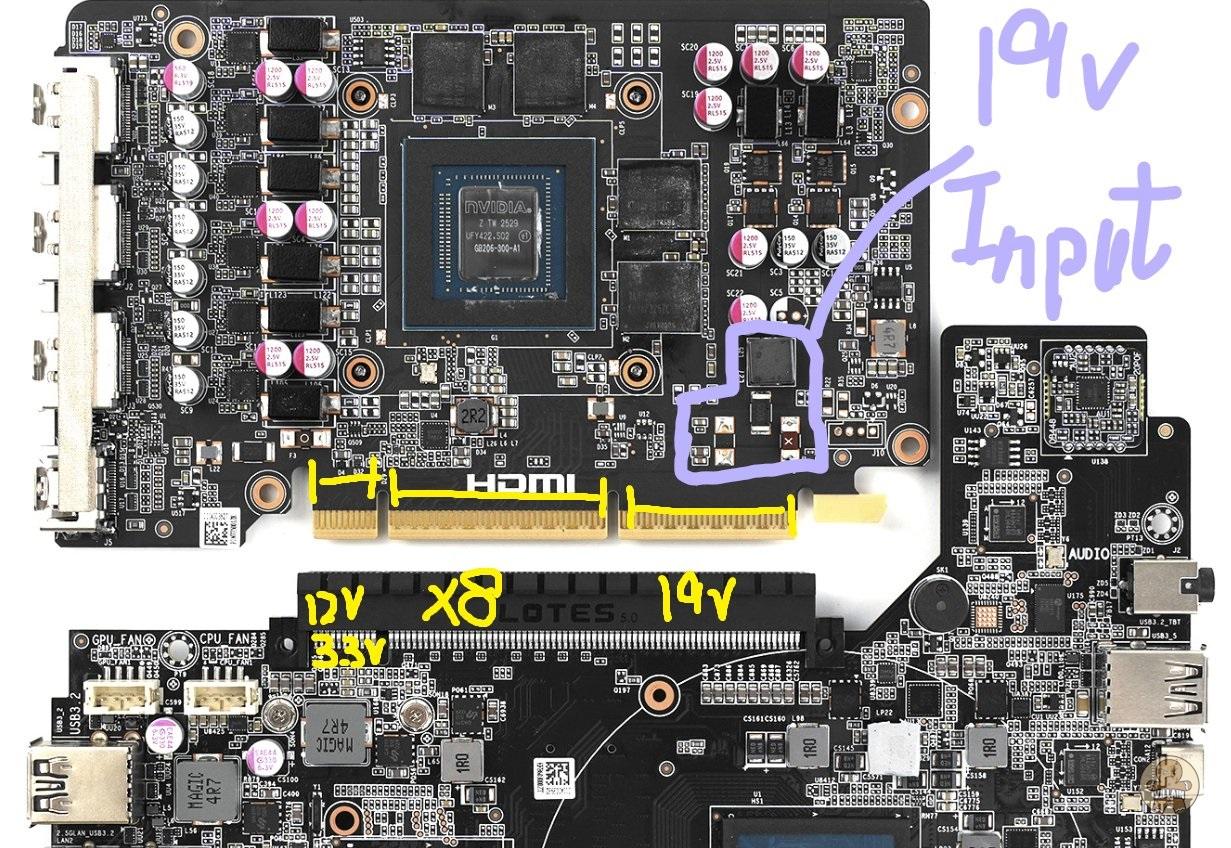

HKEPC의 분해 자료에 따르면 ZOTAC Magnus는 데스크톱용 RTX 5060 Ti 16GB를 그대로 사용하고 있었다. 특이한 점은 PCIe 골드 핑거가 두 부분으로 나뉘어 있다는 것이다.
첫 번째 x8 구간: 메인보드와의 연결(데이터 전송)
두 번째 x8 구간: GPU 전원 공급
GPU-Z로 확인한 결과, 이 구조는 “PCIe x8 5.0 + x8 5.0” 하이브리드 구성으로 판단된다.
⚡ 전원 공급 방식: 19V 입력을 x8 슬롯으로 전달

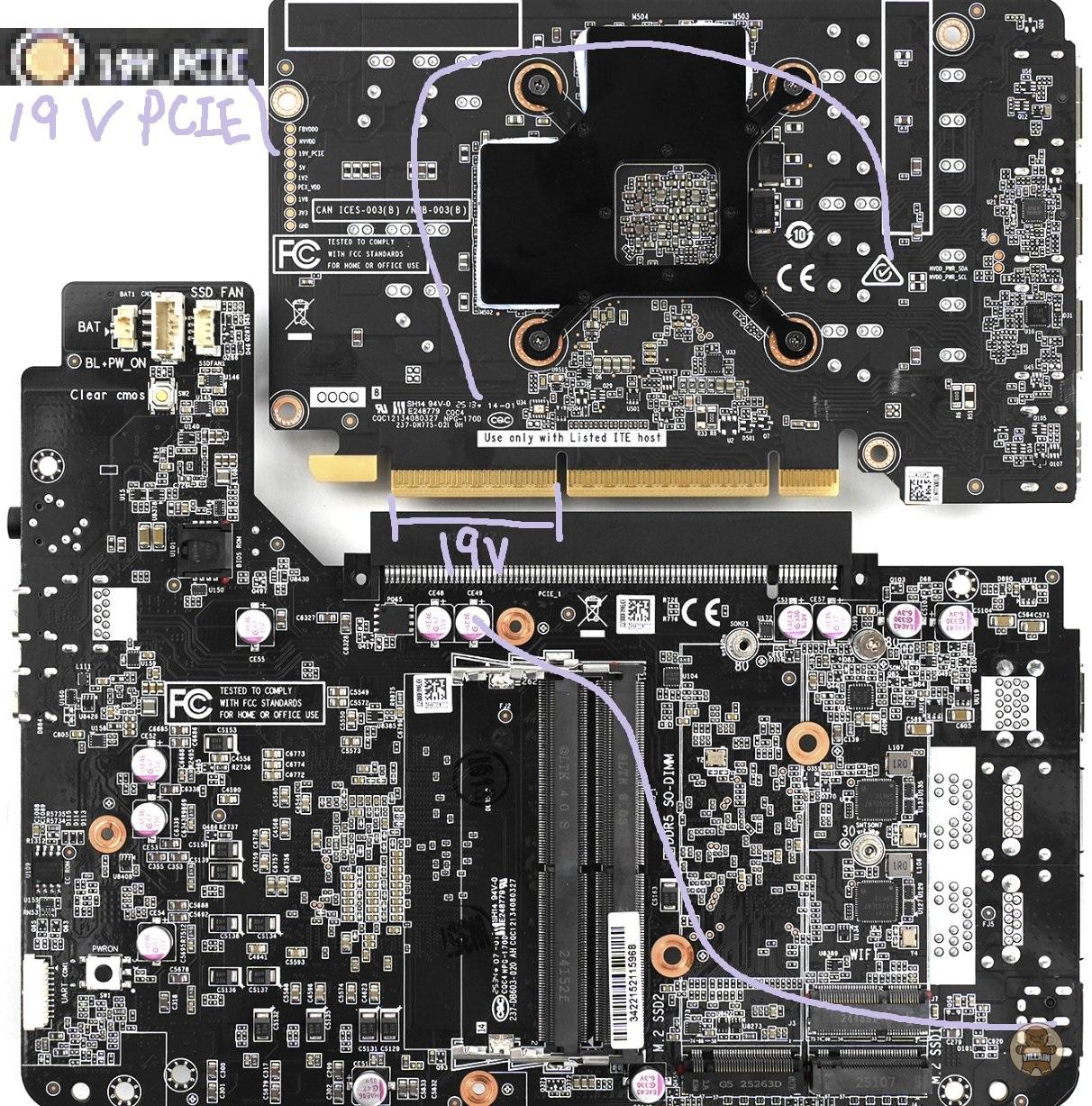

메인보드 PCB 하단에는 19V 입력을 두 번째 x8 인터페이스로 직접 전달하는 전원 회로가 있다.
그 결과:
GPU는 PCIe 5.0 x8 연결만으로도 충분한 대역폭을 확보한다.
두 번째 x8 인터페이스는 최대 180W 전력 공급이 가능해 GPU가 본래 성능을 낼 수 있다.
벤치마크 결과는 안정적이며, 이런 설계는 향후 예산형·중급형 GPU를 사용하는 초소형 PC에 더욱 적합한 방식을 제시할 수 있다.
🆚 RTX 5070 Ti 모델과의 차이점
ZOTAC은 RTX 5070 Ti를 탑재한 또 다른 Magnus 모델을 보유하고 있지만, 크기가 훨씬 크다.
이유는 다음과 같다.
RTX 5070 Ti는 전용 12V-2x6 전원 커넥터가 필요하다.
PCIe x8 인터페이스만으로는 이 요구 조건을 충족할 수 없다.
ASUS의 BTF High Power Connector 같은 다른 솔루션도 존재하지만, ZOTAC Magnus처럼 데이터와 전력을 PCIe 슬롯으로 분리 공급하는 하이브리드 구조는 구현하기 어렵다.
🔥 전력 제한 200W 이하 GPU에 적합
이런 방식은 단일 8핀 PCIe 전원 커넥터를 사용하는 GPU, 즉 소비전력이 200W 이하인 모델에서 현실적으로 적용 가능성이 있다.
ZOTAC Magnus는 최대 +11%까지 전력 조정을 허용하지만, 실제 테스트에서는 GPU가 180W를 장시간 유지하기 어려웠다. 현재 Magnus의 냉각 솔루션이 오버클럭 환경에서는 충분하지 않다는 의미다.
